Croiseur lourd de 10 000 t ALGERIE

Jacques a écrit:Sur la lancée ... La suite de la tourelle ... :D
[…]
Voilà c est tout ...
La suite concerne la finition de la tourelle n°4 ...
La construction de la tourelle n°3 ...
J espère que vous suivez avec ces tourelles ... Y en a encore 2 ...  :D
A suivre ...

Oui, oui, et avec attention !
Magnifique travail ! :bounce:

Bienvenus à toi pour le suivis de ce poste ...
Merci pour ton appréciation et ton suivis des tourelles ... Attention, il y aura des variantes avec les télémètres sur les tourelles 3 et 2 ... :D

Beau boulot, Jacques , bon courage pour la suite
Jmichel  :D :D :D

Jacques a écrit:... ... Attention, il y aura des variantes avec les télémètres sur les tourelles 3 et 2 ... :D

Je suis, je suis !! J'savais bien qu'il y aurait un piège,c 'est pour ça qu'il disait qu'il fallait suivre! :lol: :D

Et encore, une chance qu'il n'y ait pas de nid de 12.7 comme sur certains cuirassés
Jmichel  :D :D :D

Petit Bn a écrit:

Jacques a écrit:... ... Attention, il y aura des variantes avec les télé-pointeurs sur les tourelles 3 et 2 ... :D

Je suis, je suis !! J'savais bien qu'il y aurait un piège,c 'est pour ça qu'il disait qu'il fallait suivre! :lol: :D

Interrogation surprise sur les 4 tourelles à la fin du chapitre ... :D
C est la seul grosse différence à priori ... Les 1 et 2 ont juste cette excroissance et les 2 et 3 ont sur l excroissance un télémètre ...
sur la tourelle 3, il semble y avoir une main courante sur l arrière ... ? A priori pas sur la 4 ... Pour les 1 et 2 pas vues ...

toubib a écrit:Et encore, une chance qu'il n'y ait pas de nid de 12.7 comme sur certains cuirassés
Jmichel  :D :D :D

Pas autant mais il y en a quelques un quand même ... A près à voir si dans la période d avant l armistice la configuration de ces pièces anti-aériennes ...
Là les MRB me seront très utiles car ils distinguent bien les périodes du navire ... Alors que le PROFIL MORSKY ne traite que de 1941 ... Le croiseur a le plus beau profil de sa carrière mais c est sa période la moins glorieuse ... ;)

Bon avant de continuer sur la tourelle 3, retour sur la 4 ...

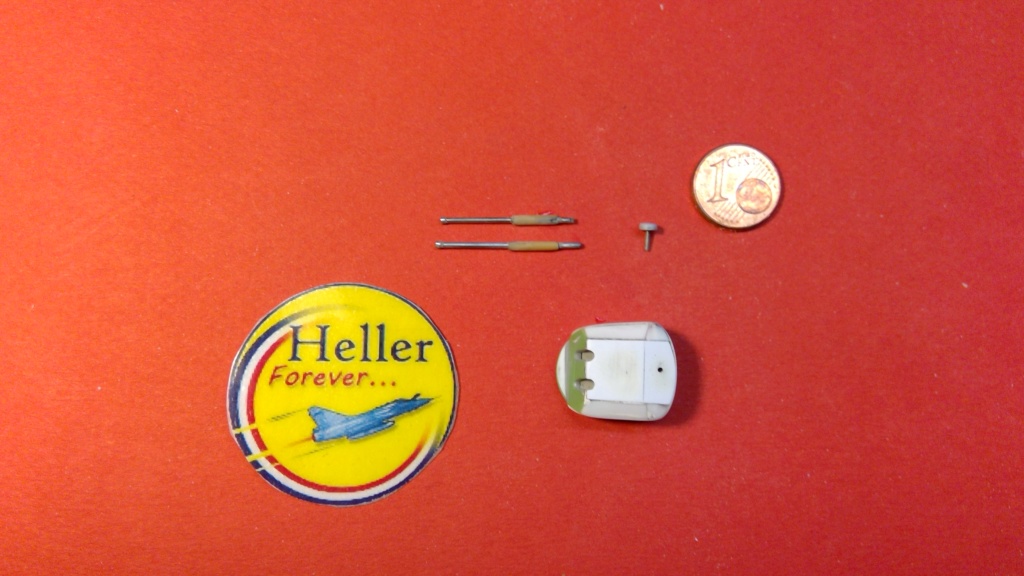

Le ponçage de finition, c est bien passé et la tourelle est nickel ... Donc plus qu a reprendre des détails avant de passer en peinture finale ... Enfin presque ... Vous verrez la suite ...







En voulant contrôler un détail sur les tourelles, j ai repris les MRB ... Et bien m en a pris ... Même si un plan est toujours très joli et hyper détaillé ... Il peut procurer des mauvaises surprises ...

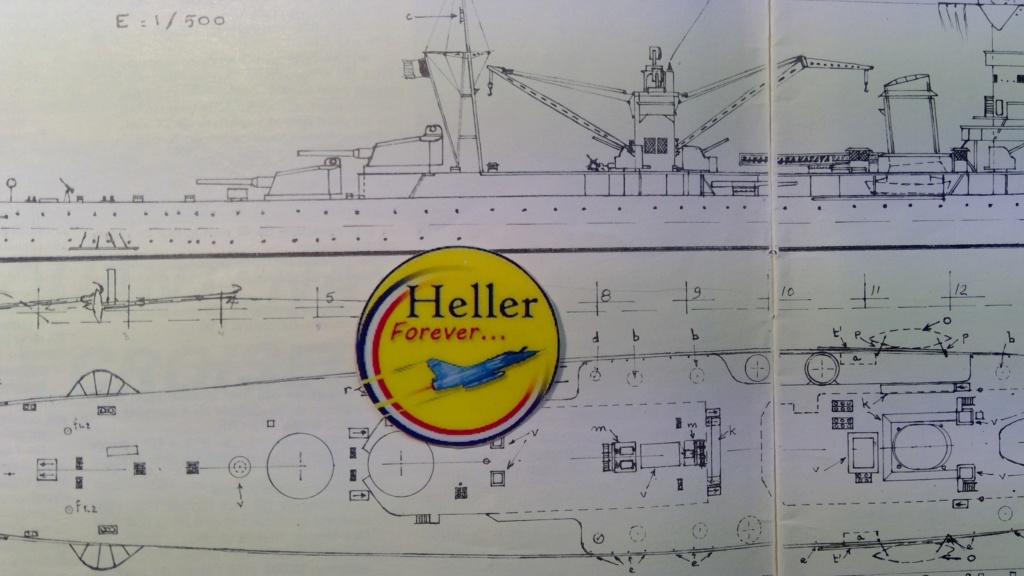

Le PROFILE MORSKY montre la tourelle 4 sans télémètre ... Et j ai suivis ce qui est montré ...
Le plan est daté de 1941 ...




Le MRB montre le croiseur en 39 ... Et la tourelle 4 porte un télémètre ...
La revue propose aussi un état de 1942 ... Là aussi avec le télémètre ...







Un rappel sur sa composante lors de son lancement ...
Les tourelles 2,3 et 4 ont un télémètre ... Donc erreur de MORSKY ... ?




Les modifications que le navire a subis depuis son lancement ... La tourelle 3 est mentionnée mais pour une augmentation du bras du télémètre ...




Et les photos qui montrent ce télémètre ... tirées du PROFILE ...  :D
En 39 ...



En 41 ...



En 42 ...







Donc tout beau qu il est ce plan, y a une erreur ... Merci Jean GUIGLINI pour son travail ici et tout ce qu il a amené au travers de cette revue ...
Pour tous ceux qu recherchent des plans et des docs sur les navires militaires français des années 20 à 45 (et d autres marines), le travail de cet auteur est remarquable ...





Heureusement, je n ai pas collé cette coupole ... Qui n est pas perdus puisque la tourelle 1 en auras besoin ... Cette fois ci ... :D
Je ferais ce tétémètre en même temps que celui de la 3 ... Il n y aura que les dimensions qui vont changer ...
Donc retour sur la tourelle 3 ...

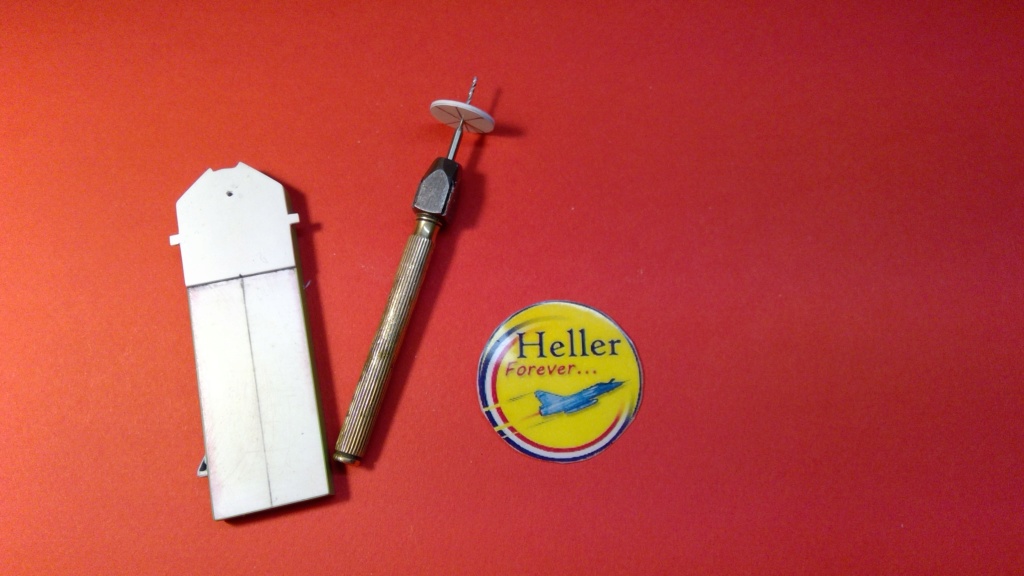

Marqueur et réglet ...




Centrage de la base de la tourelle ... La photo montre un centrage un peu décentrée et j ai repris depuis ...




Le roof arrière et la base ...




Je perce la base ...

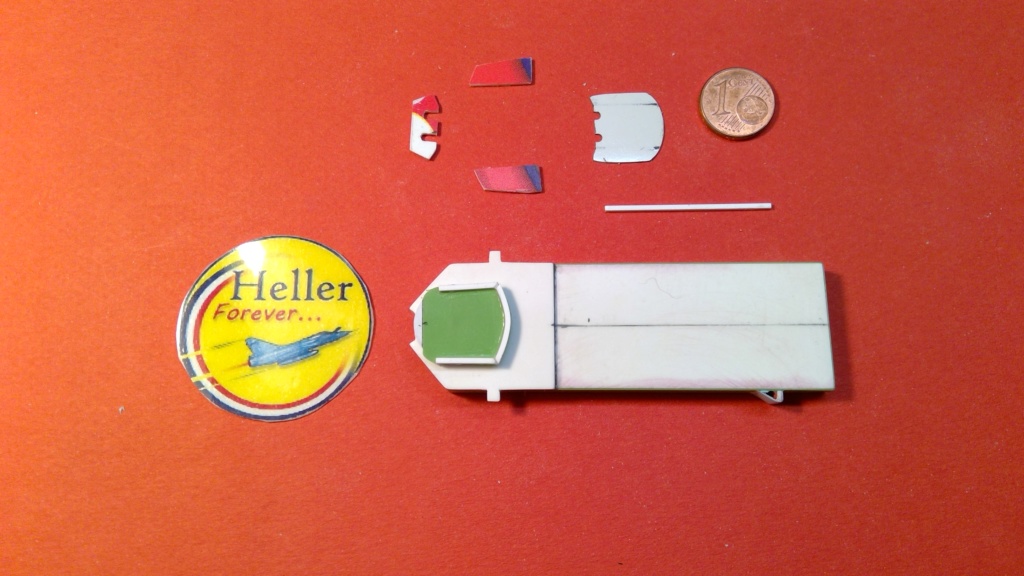

Roof arrière, tourelle et l axe (chute de trombone)  de la tourelle ...




Mise en place de l axe ...




Pose de la tourelle sur le roof ...
Là je m y suis pris à 3 fois ... Car le bord de la base doit tomber pile sur l arrière arrondis (entre les 2 excroissances) du roof arrière ...
Là c est bon ...
Voir les 3 photos précédentes pour mieux voir l arrondis ...
J aurais la même chose pour la tourelle 2 ...




Comme pour la 4, la tourelle est décalée sur sa base ... Donc, je pars du centre et pour être sur d avoir un bon alignement, je pars ici de l arrière du roof ... Après, je reporte les cotes de mon plan ...




Je colle le plancher de la tourelle ...




Profile arrière de la tourelle ... Je découpe les angles sur le bas ...
Et marquage de son positionnement ...




L arrière est collé ... Et je prépare les profils latéraux ...




Mis en place ...
Je transforme le bouclier avant en utilisant un chute d intercalaire ... Car plus fin ce que j avais au départ ...




Le squelette de la tourelle ... Un vilain petit canard mais la solution la pus pratique pour obtenir une tourelle ...







La suite...
- Mise en place de l axe des canons ...
- Support de l axe ...
- base du fut des canons ...
- les canons et leurs bouches ...
- pose des plaques de la tourelles 4 ...
- Télémètre pour tourelle 3 et 4 ...

A suivre donc ...

J'suis béa, c'est tout !

très beau travail, Jacques !
Jmichel  :D :D :D

[…] Le PROFILE MORSKY montre la tourelle 4 sans télé-pointeur ... […] Le MRB montre le croiseur en 39 ... Et la tourelle 4 porte un télé-pointeur ...
La revue propose aussi un état de 1942 ... Là aussi avec le télé-pointeur ... […]
La suite...
- Mise en place de l axe des canons ...
- Support de l axe ...
- base du fut des canons ...
- les canons et leurs bouches ...
- pose des plaques de la tourelles 4 ...
- Télé-pointeurs pour tourelle 3 et 4 ...[…]

En fait de "télé-pointeurs", il me semble qu'il ne s'agit "que" de télémètres.

DahliaBleue a écrit:

[…] Le PROFILE MORSKY montre la tourelle 4 sans télé-pointeur ... […] Le MRB montre le croiseur en 39 ... Et la tourelle 4 porte un télé-pointeur ...
La revue propose aussi un état de 1942 ... Là aussi avec le télé-pointeur ... […]
La suite...
- Mise en place de l axe des canons ...
- Support de l axe ...
- base du fut des canons ...
- les canons et leurs bouches ...
- pose des plaques de la tourelles 4 ...
- Télé-pointeurs pour tourelle 3 et 4 ...[…]

En fait de "télé-pointeurs", il me semble qu'il ne s'agit "que" de télémètres.

Oh que oui merci de la rectif ... Pourquoi je parle de télé -pointeur ...
En plus quand t a le mot en tête c est bien partie ... :D
Y a pas que le PROFIL qui a des erreurs :D

Merci Dahlia, j ai rectifié la bévue ...

Petit Bn a écrit:J'suis béa, c'est tout !

Merci ... C est toujours sympa à lire ... ;)

toubib a écrit:très beau travail, Jacques !
Jmichel  :D :D :D

Merci Jean Michel ... Je me concentre ...
La 2ème méthode de montage sur la tourelle 3 est plus fluide ... :D

VMD-25 a écrit:

Pour le montage ou pour l erreur ... :o
Merci Marc pour tes encouragements ... ;)

J avais saisis Marc ... En plus ça faisait 2 soir que je lisais le sujet ... :D
Pas d excuses ... :D
Bon ça ne m a pas arrêter pour autant ...
Le travail du jour ...



3 pièces pour préparer le maintient de la base des canons ...




Ici une fois finis ... D un reste de grappe, je récupère la base ...




Après perçage de la base ... La difficulté c est qu il faut faire 2 trous ... Et donc respecter une belle symétrie ...




Ce qui me donne les pièces suivantes .. J ai rajouté les 2 axes qui permettront la rotation de la base ...




Un petit rectangle  fin ...




Qui trouve sa place à l intérieur de la face avant  ... Pour renforcer l intercalaire ...








Voilà c est tout ce soir ...
a suivre ...

travail toujours aussi précis et toujours aussi plaisant Jacques
Jmichel  :D :D :D

Pas grand chose aujourd hui malgré le temps passé ... Mais il faut sans cesse réajuster ... Voir refaire ... Ici la base des canons ... Mal percée pour le 2ème trous ... ;)

ne m'en parles pas , je viens de passer 2 heures à coller 10 petits ch'tis canons !!!
Jmichel

toubib a écrit:ne m'en parles pas , je viens de passer 2 heures à coller 10 petits ch'tis canons !!!
Jmichel

Tente ta chance sur un 74 ... :D

je te vois venir gros malin , c'est pas la meme échelle !!
au 1/100°, ils sont 2 fois plus gros !!!!
Jmichel   :P :P :P
PS J'en ai justement un en projet  :shock: :shock: :shock:

toubib a écrit:je te vois venir gros malin , c'est pas la meme échelle !!
au 1/100°, ils sont 2 fois plus gros !!!!
Jmichel   :P :P :P
PS J'en ai justement un en projet  :shock: :shock: :shock:

:D :D :D :D
Les 2 74 de HELLER sont au 200ème ... :P
